SISTEMAS DE DIFUSIÓN TÉCNICABA-BE-MET
BA-BE-MET
DATA_REF: BA-BE-MET
VER: 2026.05_ENG

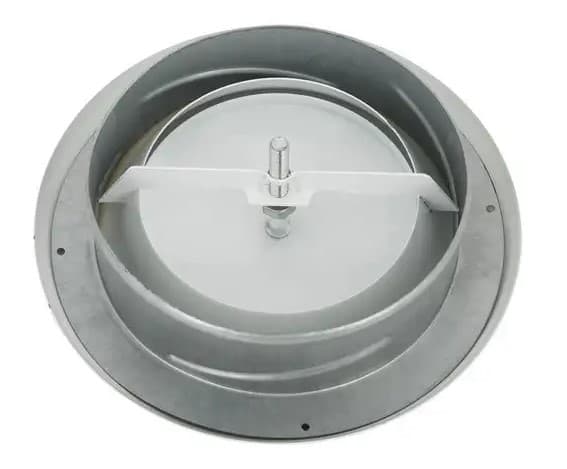

VISTA_3D_RENDER
Representación Visual
1 / 3
01 / DESCRIPCIÓN TÉCNICA
La válvula de extracción metálica clásica está diseñada para su montaje en techo o directamente sobre conductos circulares mediante la brida suministrada. Dispone de regulación continua del caudal de aire extraído mediante un disco central giratorio. La posición seleccionada queda fijada mediante un sistema de bloqueo. Su diseño especial garantiza un bajo nivel sonoro y permite una instalación rápida y sencilla.
ESPECIFICACIONES CLAVE
- 1. Se utilizan principalmente en baños para la extracción o el suministro de aire.
- 2. Son adecuados tanto para ventilación como para aire acondicionado.
- 3. Producen un bajo nivel de ruido incluso a velocidades relativamente altas.
MATERIAL_BASE
metálica de acero galvanizado
ACABADO_SUPERFICIE
RAL9016

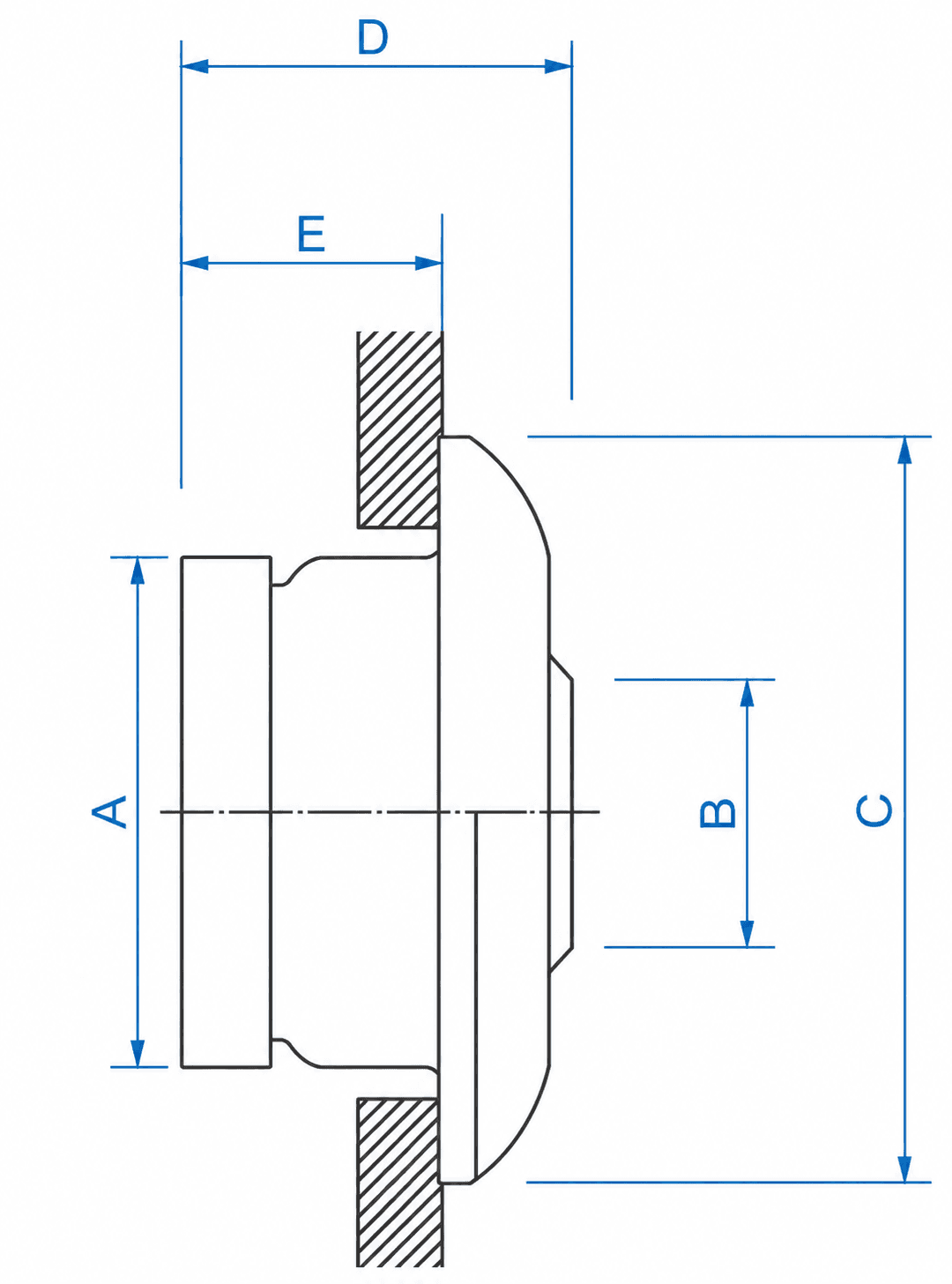

02 / ESQUEMA DIMENSIONAL (MM)
03
TABLA DE TALLAS
| Size | A | C | E |
|---|---|---|---|
| 100 | 98 | 75 | 138 |
| 125 | 123 | 100 | 164 |
| 150 | 148 | 120 | 202 |
