SISTEMAS DE DIFUSIÓN TÉCNICA

BA-DROT-600-34

DATA_REF: BA-DROT

VER: 2026.05_ENG

VISTA_3D_RENDER

Representación Visual

01 / DESCRIPCIÓN TÉCNICA

Los difusores de techo circulares y cuadrados en los sistemas de aire acondicionado crean un remolino para distribuir el aire a las habitaciones. El flujo de aire resultante genera altos niveles de aire en la habitación, reduciendo así rápidamente la velocidad del flujo de aire y la diferencia de temperatura entre el aire de suministro y el aire de la habitación.

ESPECIFICACIONES CLAVE

1. Superficie difusora fabricada en chapa de acero galvanizado con recubrimiento de pintura en polvo.
2. Para suministro y extracción de aire.
3. Para todo tipo de sistemas de techo, y con un borde extendido también apto para instalación suspendida libremente.
4. Una alta inducción produce una rápida reducción de la diferencia de temperatura y de la velocidad del flujo de aire.
5. Descarga horizontal de aire de suministro con remolino para ventilación de flujo mixto.
6. Ideal para zonas de confort.

MATERIAL_BASE

Aluminio

ACABADO_SUPERFICIE

N/A

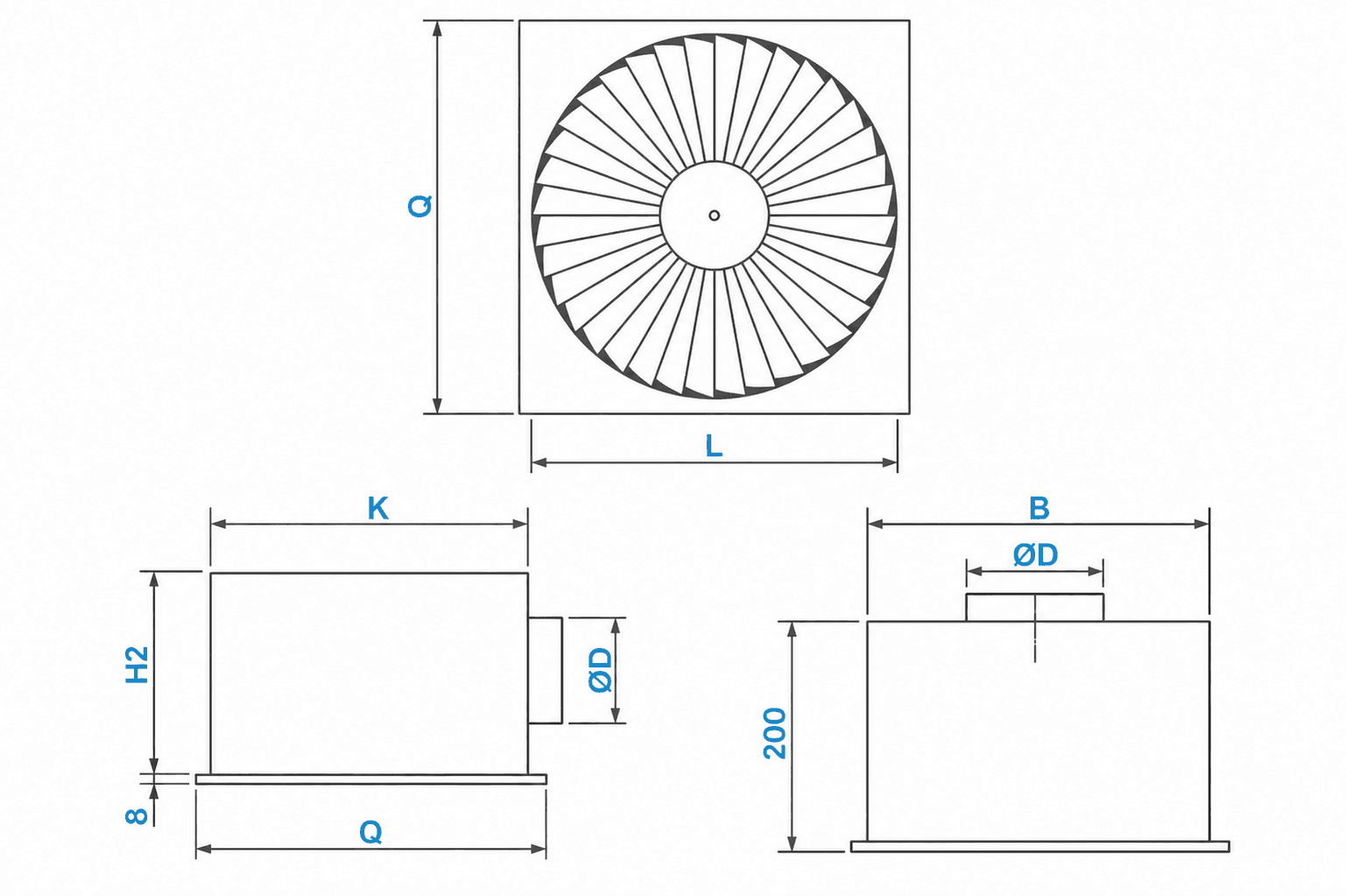

02 / ESQUEMA DIMENSIONAL (MM)

SELECCIÓN DE TABLA

TALLA	AREA	B	D	L	Q	H2	K	VOLUMEN AIRE
300x300	0.009	280	148	250	295	250	290	145-200
400x400	0.018	364	198	350	395	295	372	180-400
500x500	0.025	462	198	450	495	295	476	215-520
595x595	0.030	559	248	538	595	345	567	290-600
600x600	0.030	559	248	538	598	345	567	290-600
625x625	0.030	559	248	538	623	345	567	290-600
