SISTEMAS DE DIFUSIÓN TÉCNICA

BA-EXT

DATA_REF: BA-EXT

VER: 2026.05_ENG

VISTA_3D_RENDER

Representación Visual

01 / DESCRIPCIÓN TÉCNICA

Rejilla de ventilación: el tipo de rejilla externa (a veces llamada persiana contra la intemperie) está diseñada para tomar aire del exterior o para expulsar el aire usado en zonas de confort y zonas industriales.

ESPECIFICACIONES CLAVE

1. Las aspas tienen un diseño resistente a la intemperie para evitar la entrada de lluvia desde el exterior.
2. Para instalación en paredes.
3. Para instalación en techos.
4. Fabricado en aluminio extruido con recubrimiento de pintura en polvo.
5. Fijación mediante clip oculto o fijación con tornillos en agujeros avellanados.
6. Con malla antiinsectos galvanizada de 4×4 fijada a la parte posterior de la rejilla.
7. El aire no puede entrar en la habitación si la presión interior es menor que la exterior. Tiene una función de circuito único antirretorno.

MATERIAL_BASE

Aluminio

ACABADO_SUPERFICIE

RAL9010 / RAL9016 / color personalizado

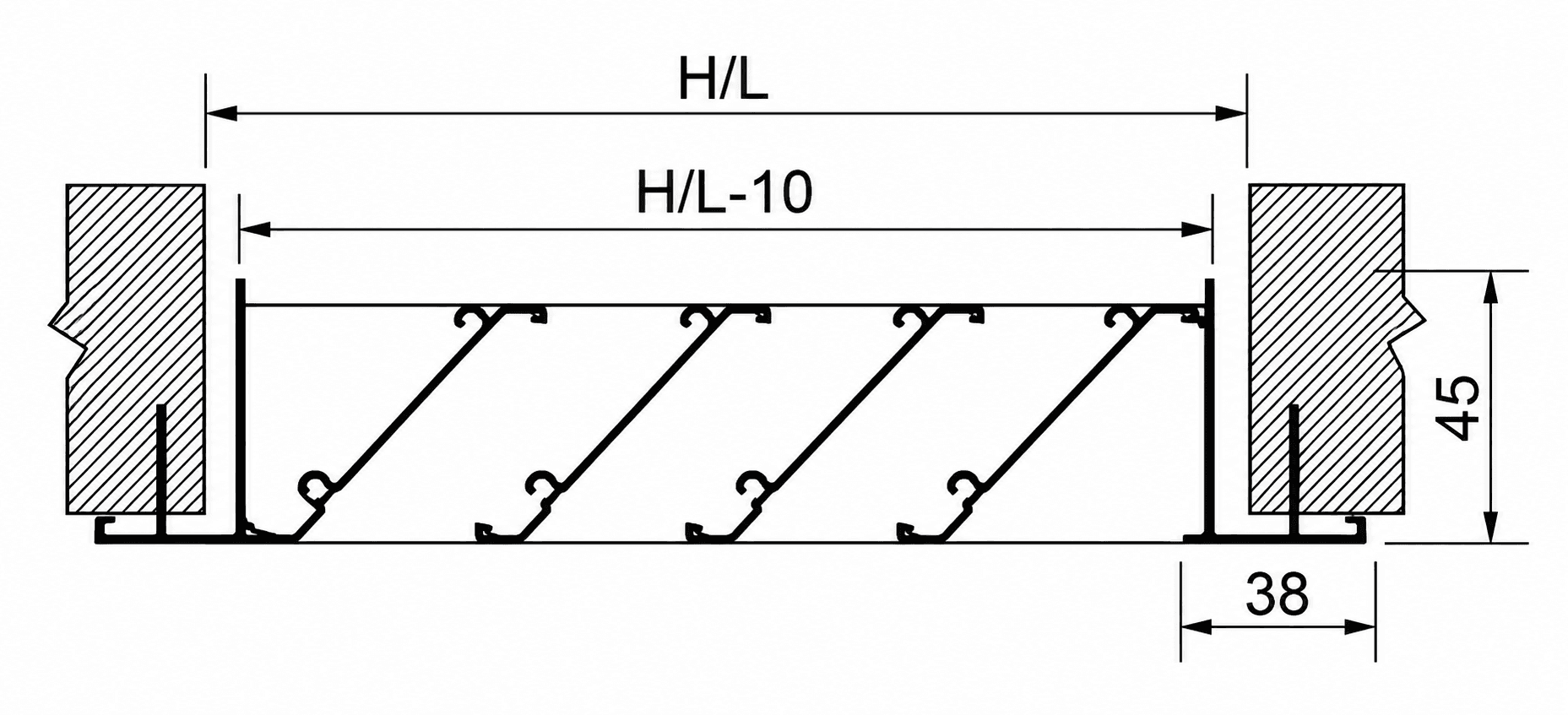

02 / ESQUEMA DIMENSIONAL (MM)

Nueva Tabla

H L	200	250	300	350	400
100	37	48	58	68	78
150	58	74	90	106	122
200	80	101	123	145	167
250	101	129	156	184	212
300	122	156	189	223	257
350	144	183	222	262	302
400	165	210	255	301	347

H L	200	250	300	350	400
100	37	48	58	68	78
150	58	74	90	106	122
200	80	101	123	145	167
250	101	129	156	184	212
300	122	156	189	223	257
350	144	183	222	262	302
400	165	210	255	301	347

H L	200	250	300	350	400
100	37	48	58	68	78
150	58	74	90	106	122
200	80	101	123	145	167
250	101	129	156	184	212
300	122	156	189	223	257
350	144	183	222	262	302
400	165	210	255	301	347

H L	200	250	300	350	400
100	37	48	58	68	78
150	58	74	90	106	122
200	80	101	123	145	167
250	101	129	156	184	212
300	122	156	189	223	257
350	144	183	222	262	302
400	165	210	255	301	347
