SISTEMAS DE DIFUSIÓN TÉCNICA

BA-EXT-D

DATA_REF: BA-EXT-D

VER: 2026.05_ENG

VISTA_3D_RENDER

Representación Visual

1 / 2

01 / DESCRIPCIÓN TÉCNICA

Rejilla de ventilación: el tipo de rejilla externa (a veces llamada persiana contra la intemperie) está diseñada para tomar aire del exterior o para expulsar el aire usado en zonas de confort y zonas industriales. Componente listo para instalar que consta de un borde y aspas fijas diseñadas para resistir la intemperie. Son de construcción muy robusta y resistentes a condiciones climáticas adversas, para instalación en exteriores.

ESPECIFICACIONES CLAVE

1. Las aspas tienen un diseño resistente a la intemperie para evitar la entrada de lluvia desde el exterior.
2. Para instalación en paredes.
3. Para instalación en techos.
4. Fabricado en aluminio extruido con recubrimiento de pintura en polvo.
5. Fijación mediante clip oculto o fijación con tornillos en agujeros avellanados.
6. Con malla antiinsectos galvanizada de 4×4 fijada a la parte posterior de la rejilla.

MATERIAL_BASE

Aluminio

ACABADO_SUPERFICIE

N/A

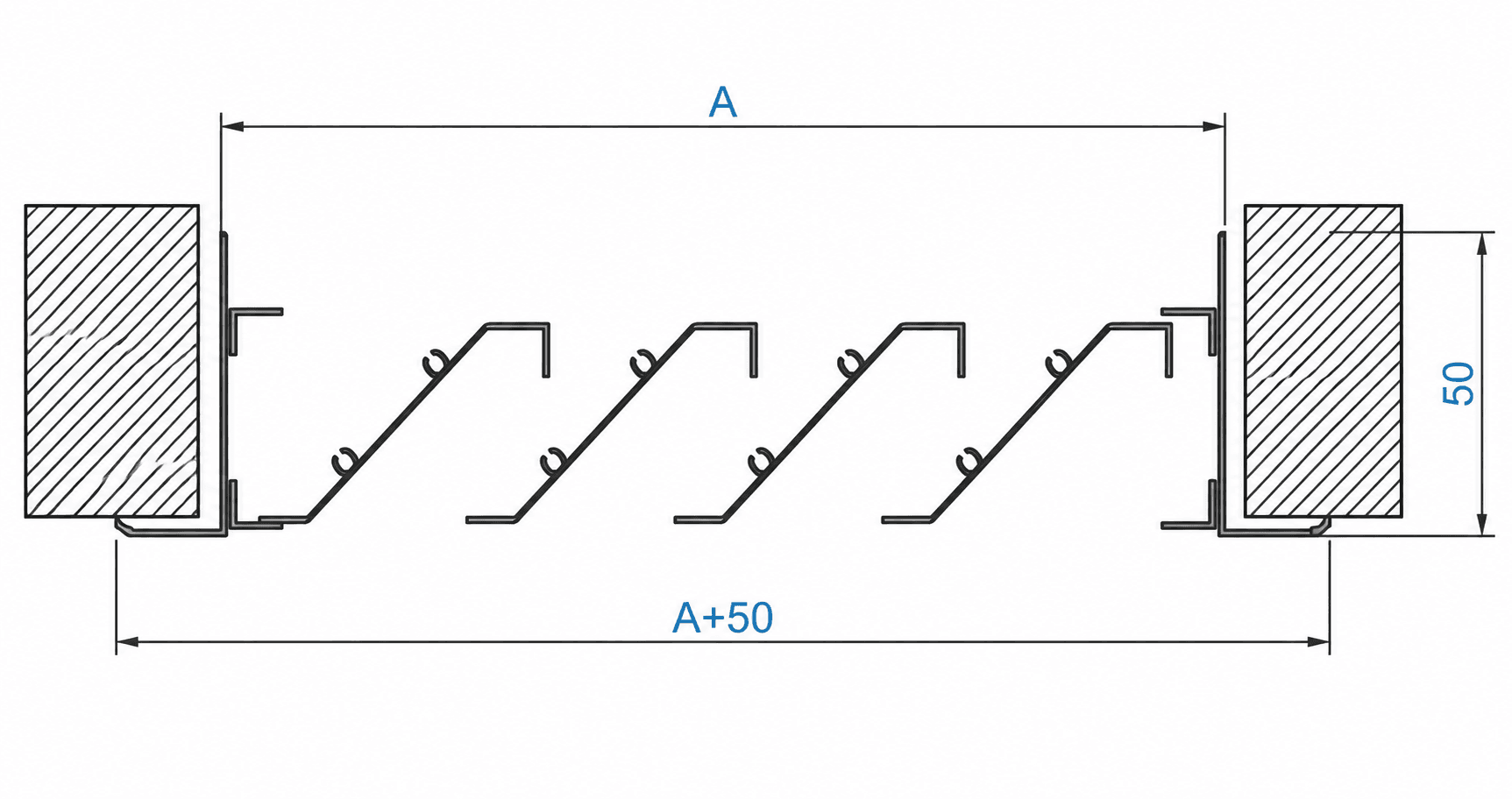

02 / ESQUEMA DIMENSIONAL (MM)

Tabla Detectada

talla	Airflow (m3/h) (V=1M/S)
150	40
200	83
250	131
300	191
350	265
400	349
