SISTEMAS DE DIFUSIÓN TÉCNICAba-helice
BA-HELICE
DATA_REF: BA-HELICE
VER: 2026.05_ENG
VISTA_3D_RENDER
Representación Visual
1 / 2
01 / DESCRIPCIÓN TÉCNICA
El difusor serie DC-1 está diseñado para la impulsión de aire en sistemas de climatización y ventilación. Sus conos fijos aseguran una distribución horizontal del aire en 360º con un alto grado de inducción.
ESPECIFICACIONES CLAVE
- Fabricado en aluminio extruido de alta calidad.
- Distribución de aire omnidireccional (360º).
- Conos fijos concéntricos para una estética limpia.
- Montaje directo en conducto circular o mediante puente de montaje.
- Bajo nivel sonoro incluso con altos caudales.
MATERIAL_BASE
Aluminio
ACABADO_SUPERFICIE
RAL 9010 (estándar)

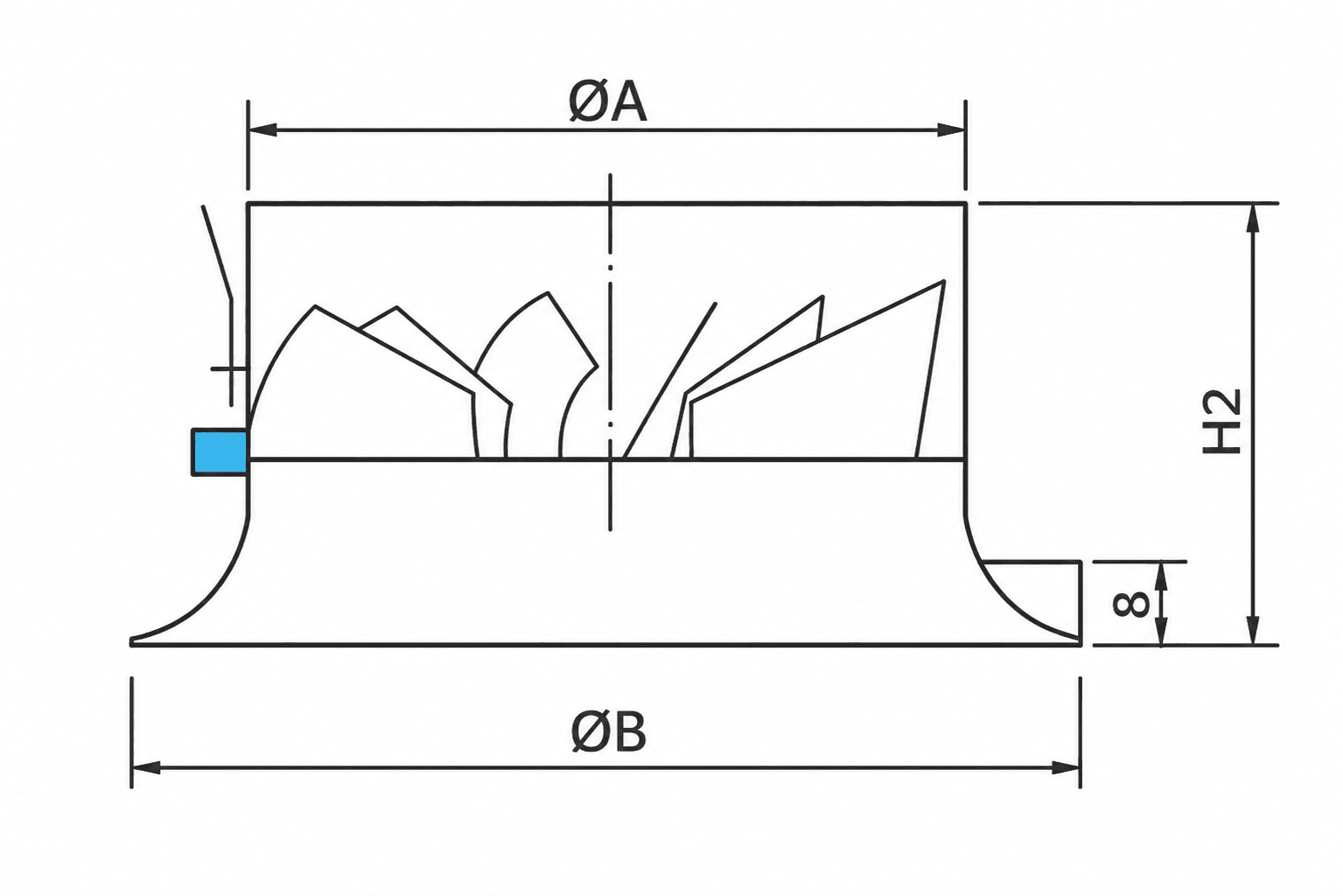

02 / ESQUEMA DIMENSIONAL (MM)
03
Dimensiones
| Tamaño (mm) | Qa | qB | h2 | volumen AIRE |
|---|---|---|---|---|
| 200 | 200 | 300 | 145 | 450 |
| 250 | 250 | 360 | 166 | 750 |
| 315 | 315 | 465 | 200 | 2000 |
